Ленточные пилы MetalCraft® по металлу: типы, применение, рекомендации по подбору

СОДЕРЖАНИЕ:
1. Биметаллические пилы
2. Твердосплавные пилы


При производстве металлических изделий часто возникает необходимость резки круглых и прямоугольных заготовок различных сечений, труб, уголка, швеллеров, полос и т.д. Наиболее рациональным вариантом их резки является использование ленточнопильных станков, основным инструментом которого является замкнутое режущее полотно. В металлообработке применяются два типа ленточнопильных полотен - биметаллические и твердосплавные.

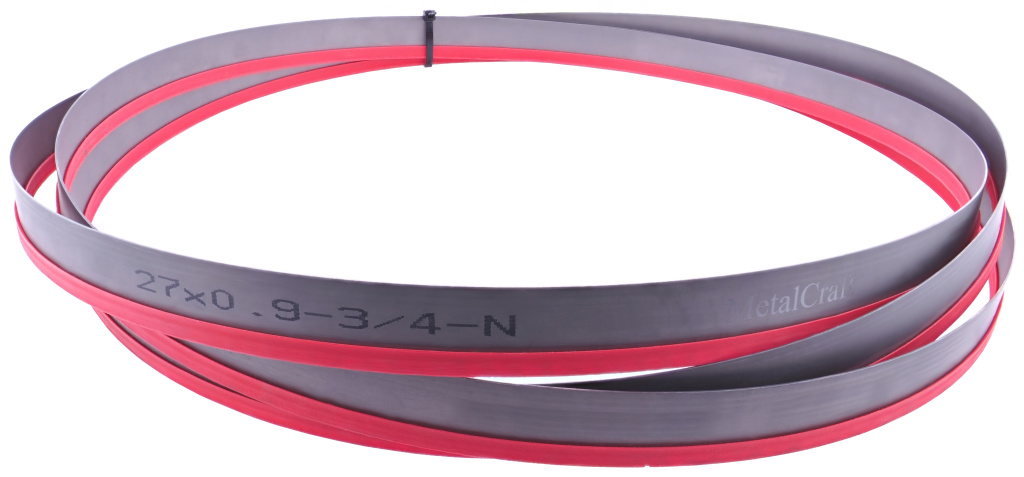

Биметаллические пилы

Биметаллические ленточные пилы по металлу — самый распространенный инструмент для обработки заготовок из различных материалов на мерные отрезки или иными словами заготовки. Биметаллические ленточные пилы изготавливаются при помощи электронно-лучевой сварки полосы из рессорно-пружинной стали и проволоки из быстрорежущих сталей. После этого профиль зубьев обрабатывается фрезерованием. При изготовлении биметаллических пил применяется быстрорежущая сталь марки M42 и M51, которые имеют свои особенности.



• Твердость зубьев у биметаллических ленточных пил из быстрорежущей стали М42 составляет 67-69 НRС, что дает возможность успешно использовать инструмент для обработки до 90% сталей различных марок и сплавов, применяемых в промышленности.
• Более высокое содержание вольфрама в режущей части стали М51 увеличивает количество карбидов и повышает сопротивление абразивному износу. Высокое содержание кобальта увеличивает красностойкость режущей кромки до 620… 645 0С. Это позволяет применять данные пилы для резки высокопрочных, нержавеющих и жаропрочных сталей, в том числе и заготовок большого поперечного сечения и твердостью до 45HRC. Твердость режущей кромки составляет 68…69 HRC. Стойкость такого ленточного полотна на 10-20% выше, чем пил с режущей кромкой из М42.

Сравнительная таблица сплавов быстрорежущей стали M42 - M51

Параметры	Сплав
	M42	M51
Твердость режущей кромки по Роквеллу, HRC	68	69
Содержание углерода (C), % При увеличении содержания углерода до 1,2% возрастают прочность, твердость	1.05	1.25
Содержание хрома (Cr), % Хром повышает способность сталей к термическому упрочнению, их стойкость к коррозии и окислению, обеспечивает повышение прочности при повышенных температурах, а также повышает сопротивление абразивному износу	4	4
Содержание вольфрама (W), % Карбиды Вольфрама, резко увеличивают твердость и красностойкость	2	9
Содержание молибдена (Mo), % Молибден увеличивает красностойкость, упругость, предел прочности на растяжение, антикоррозионные свойства и сопротивление окислению при высоких температурах	9	4
Содержание ванадия (V), % Ванадий повышает твердость и прочность	1	3
Содержание кобальта (Co), % Кобальт повышает жаропрочность, магнитные свойства, увеличивает сопротивление удару	8	10

При подборе ленточной пилы особое внимание уделяется ее геометрическим параметрам.

Геометрические параметры

При выборе полотна обязательно учитываются его  геометрические параметры: шаг и профиль зубьев. Правильный подбор данных параметров, с одной стороны, обеспечит эффективную обработку заготовки, с другой - долгий срок службы режущего инструмента.

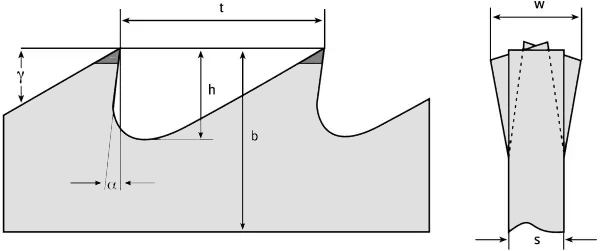

b - ширина; s - толщина; h - высота зуба; t - шаг зубьев; α - передний угол; γ - задний угол; w - ширина пропила

Шаг зубьев (t) может быть как постоянным, так и переменным.

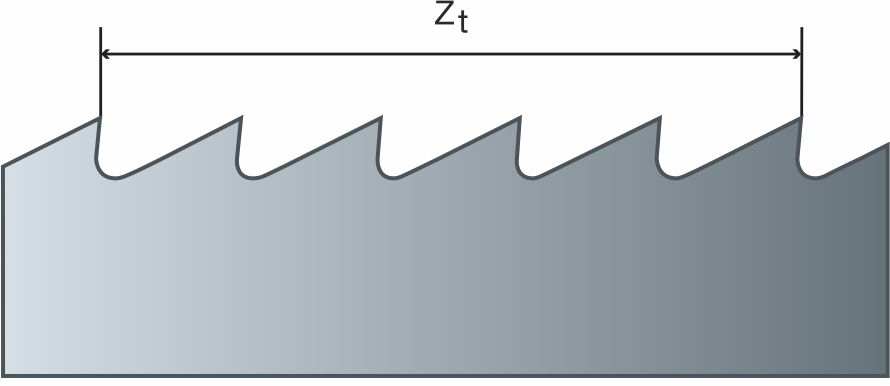

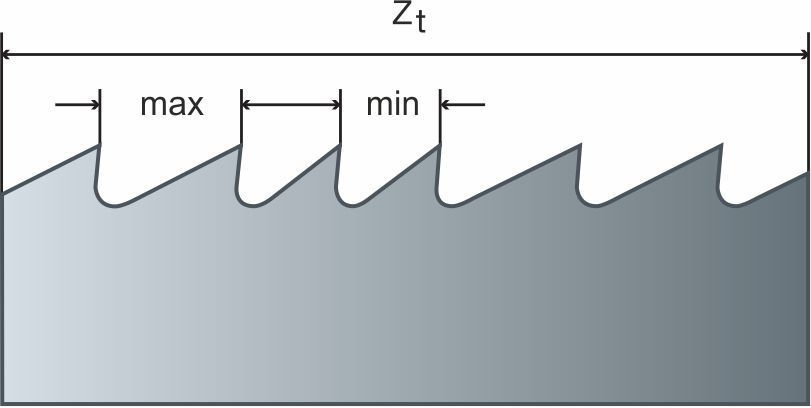

Постоянный шаг зубьев	Переменный шаг зубьев

При постоянном шаге все зубья полотна расположены на одинаковом расстоянии друг от друга. При переменном типе шага - расстояние между зубьями различные.

Разводка и профиль зубьев

Разводка зубьев ленточной пилы повышает скорость и качество обработки, а также снижает риски заклинивания инструмента в теле заготовки. В ленточных полотнах по металлу применяется несколько типов разводки:

Тип S (стандартная разводка)	Тип G (групповая разводка)
Тип V (переменная разводка)	Тип W (волновая разводка)

В понятие "профиль зуба" входит одновременно несколько параметров, таких как высота, передний / задний углы, радиусы скругления у основания.  В биметаллических пилах по металлу применяется два профиля зуба:

• Профиль N является универсальным и применяется для резания широкого спектра заготовок: прямоугольных, круглых, полос, профильных труб, уголков, швеллеров, двутавров.
• Профиль H ‒ специальный, рекомендуется для резки профильных заготовок, труб, для пакетной резки.

Подбор шага зубьев в соответствии с типом заготовки

При подборе шага зубьев учитываются тип заготовки и ее ширина.

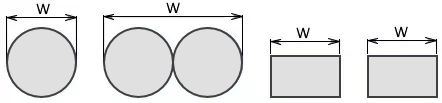

Для резания полнотелых заготовок из большинства материалов отлично подойдут универсальные полотна N с зубьями из быстрорежущей стали M42. Ниже приведена таблица с рекомендуемым шагом зубьев в соответствии с шириной заготовки.

Ширина заготовки W, мм	Шаг зубьев (TPI)
5 - 15	10/14
15 - 30	8/12
15 - 30	8/11
20 - 40	6/10
30 - 50	5/8
30 - 50	5/7
50 - 100	4/6
80 - 150	3/4
140 - 300	2/3
200 - 600	1.4/2

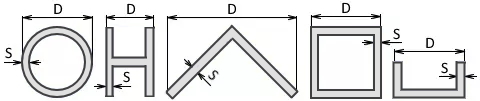

При резании профильных заготовок различной формы рекомендуется использовать полотна со специальным профилем зуба H. При этом при подборе шага важно учитывать как диаметр заготовки, так и толщину ее стенки. Далее представлена таблица с рекомендуемыми шагами зубьев для обработки профильных заготовок.

Толщина стенки S, мм

Диаметр D, мм

15

20

40

60

80

100

120

150

200

300

400

500

600

>700

2

14/18

14/18

14/18

10/14

10/14

10/14

10/14

10/14

8/12

8/12

8/12

6/10

6/10

5/8

3

14/18

14/18

10/14

10/14

10/14

8/12

8/12

8/12

8/12

6/10

6/10

6/10

4/6

5/8

4

14/18

10/14

10/14

10/14

8/12

8/12

6/10

6/10

6/10

5/8

5/8

4/6

4/6

4/6

5

10/14

10/14

8/12

8/12

8/12

6/10

6/10

5/8

5/8

5/8

4/6

4/6

4/6

4/6

6

10/14

10/14

8/12

8/12

6/10

5/8

5/8

5/8

4/6

4/6

4/6

4/6

4/6

3/4

8

-

10/14

8/12

6/10

6/10

5/8

5/8

4/6

4/6

4/6

4/6

4/6

3/4

3/4

10

-

-

6/10

6/10

5/8

5/8

5/8

4/6

4/6

4/6

4/6

3/4

3/4

3/4

12

-

-

6/10

5/8

5/8

4/6

4/6

4/6

4/6

4/6

3/4

3/4

3/4

3/4

15

-

-

6/10

4/6

4/6

4/6

4/6

4/6

3/4

3/4

3/4

3/4

3/4

2/3

20

-

-

-

4/6

4/6

3/4

3/4

3/4

2/3

2/3

2/3

2/3

2/3

2/3

30

-

-

-

-

3/4

3/4

3/4

3/4

2/3

2/3

2/3

2/3

2/3

2/3

50

-

-

-

-

-

-

2/3

2/3

2/3

2/3

2/3

2/3

2/3

1.4/2

75

-

-

-

-

-

-

-

-

2/3

2/3

2/3

1.4/2

1.4/2

1.4/2

100

-

-

-

-

-

-

-

-

-

-

1.4/2

1.4/2

-

-

150

-

-

-

-

-

-

-

-

-

-

1.4/2

1.4/2

-

-

Твердосплавные пилы

Твердосплавные ленточные пилы – это высокопроизводительный инструмент для обработки различных материалов, включая труднообрабатываемые. Таким образом, пилы с твердосплавными напайками способны обрабатывать те материалы, с которыми не справится биметаллический инструмент.

Благодаря твердости режущей кромки ~1600 HV, твердосплавные ленточные пилы работают на высоких скоростях и способны обеспечить производительность резания выше на 30-40% по сравнению с биметаллическими. Данный тип инструмента экономически целесообразно применять на станках, которые могут обеспечить максимально плавную (без вибраций) и равномерную подачу пильной рамы, а также необходимую мощность пиления.

Мы поставляем несколько серий твердосплавных пил по металлу. В таблице ниже представлены рекомендации по обрабатываемым материалам.

Обрабатываемый материал	Серия твердосплавных пил
	CB-MP	TCB-MP	CB-PRO
Алюминий и алюминиевые сплавы	△	△	△
Бронза, медь, латунь	▲	▲	△
Мягкие стали	△	△	-
Конструкционные стали	△	△	-
Низколегированные стали	▲	▲	△
Подшипниковые стали	▲	▲	△
Штампованные стали	▲	▲	△
Нержавеющая сталь	▲	▲	▲
Инструментальные стали	▲	▲	▲
Титан и титановые сплавы	▲	▲	▲
Инконель и сплавы на основе никеля	△	△	▲
Закаленные стали	△	△	△

▲ - рекомендовано △ - допустимо
